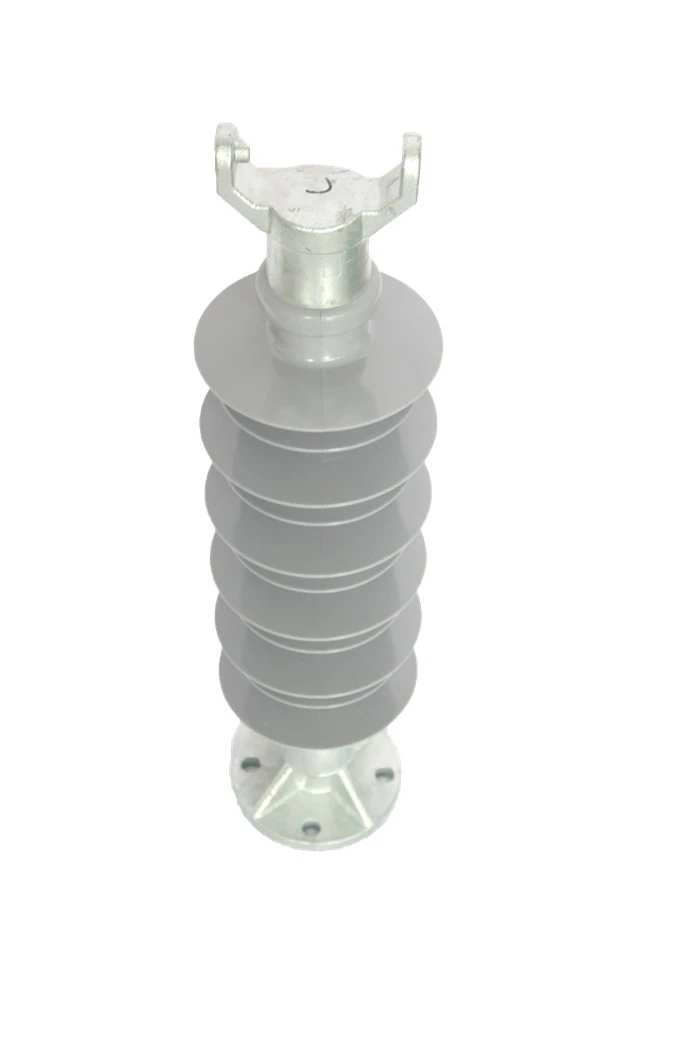

66kV Line Post Isolator technische parameters:
Model | gewaardeerd | Opgegeven | Structuur | Minimale droge boogafstand | Minimum | Bliksemimpuls | Natte stroomfrequentie: |
(kV) | kN） | mm） | mm） | mm） | kV） | ≥ (kV) | |
FZSW-66/11 | 66 | 11 | 735±15 | 551 | 1511 | 360 | 190 |
DIMENSIES:
· Hoogte: 28,9 ± 0,6" (735 ± 15) mm.
· Droge boogafstand: 21,7" (551 mm).
· Min. Kruipafstand: 59,5" (1511 mm).
· Diameter van de staaf: 2,2" (55 mm).
· Aantal schuren：11.
MECHANISCH:
· Maximaal. Ontwerp Cantilever Load (MDCL) ：1240 Lbs (5,5 kN).
· Gespecificeerde Cantilever Load (SCL) ：2475 Lbs (11 kN).
· Gespecificeerde trekbelasting (STL) ：5000 Lbs (22 kN).
· Standaard: ANSI C29.17.
GRONDSTOFFEN:
1. Eindmontage:
1.1 Materiaal: gietijzer of gegoten staal, thermisch verzinkt.
1.2 Minimale dikte van de galvanisatie：86μm.
2. Kern：
2.1 Materiaal: Epoxy GG-versterker; Glasvezel.
2.2 Diameter: 2,2" (55 mm).
3.Weerschuren：
3.1 Materiaal: HTV-siliconen.
3.2 Kleur: grijs.
Wuhan Line Power kan veel elektrische, mechanische en tracking GG-versterkers uitvoeren; erosietest die voldoen aan de ANSI- en IEC-norm. Welkom om onze fabriek te bezoeken en getuige te zijn van de FAT.
